M12直式针型金属插头 数据型 压接}

  • M12直式针型金属插头 数据型 压接}

M12直式针型金属插头 数据型 压接

欧标连接器  M12系列,数据型

结构类型:直式金属组装插头,

插针类型:针型,

芯数:8X,6Y,8Y Pin,

连接方式:压接,

屏蔽:是,

认证:CE RoHS,

标准:IEC 61076-2-109

机械参数

 壳体材料: 黄铜镀镍/锌合金度镍/PA+GF
 胶芯材料: PA+GF/TPU
 密封材料: 环氧树脂/橡胶
 插针材料: 磷铜镀金/黄铜
 成型材料: TPU/PVC
 绝缘阻抗: ≥100 MΩ
 接触阻抗: ≤5 mΩ
 插拔次数: ≥500 次
 适用温度: -25℃ ~ +80℃
 防护等级: IP65/IP67
 执行标准: IEC 61076-2-101

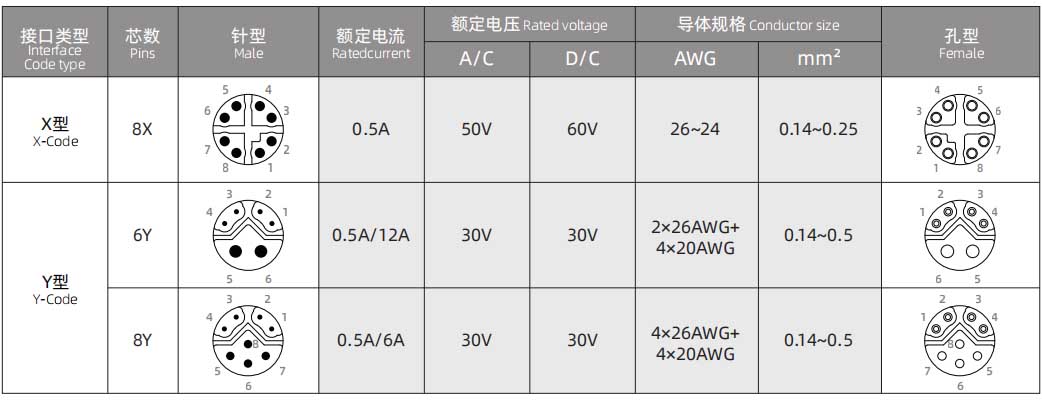

电气参数


产品名称芯数出线尺寸-PG73D下载2D下载
M12直式针型金属组装式插头 数据型 压接式 PG76YM12-P6Y-GCAP7

M12直式针型金属组装式插头 数据型 压接式 PG78XM12-P8X-GCAP7

M12直式针型金属组装式插头 数据型 压接式 PG78YM12-P8Y-GCAP7

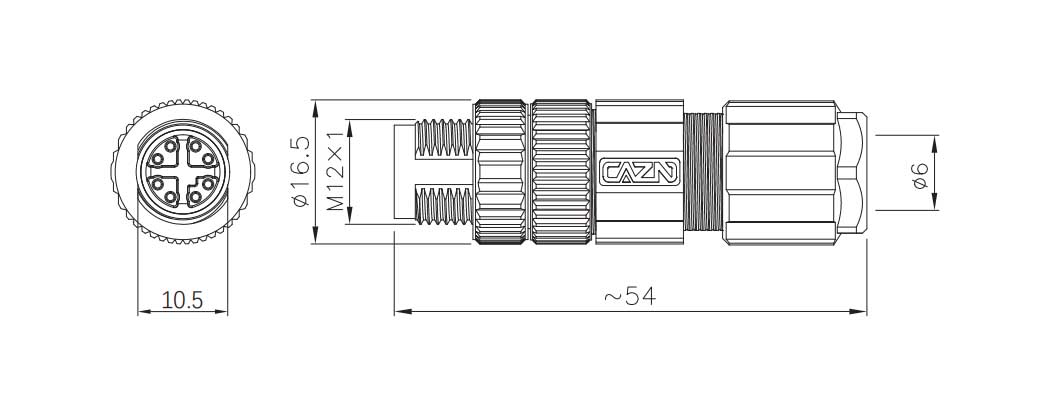

尺寸图

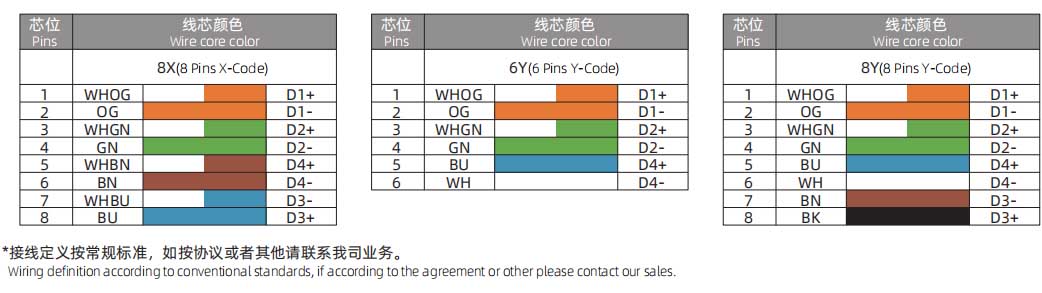

接线定义
